Macchina per la formatura di rulli per passerelle portacavi ad alta precisione
Processo di lavoro della macchina per la formatura di rulli per passerelle portacavi
Breve introduzione della macchina per la formatura di rulli per passerelle
|
La macchina per profilatura a rulli per canaline per cavi KINGREAL (macchina per profilatura a rulli) è completamente linea di produzione automatica per passerelle elettriche. 2.Istruzioni di rotolamento per i prodotti ponte: Specifiche del portacavi Intervallo di rotolamento: 100-900 mm di lunghezza X 50 mm di altezza 3. Panoramica della struttura della macchina per la profilatura a rulli delle passerelle portacavi 3.1 Macchina svolgitrice Parametri tecnici: larghezza del foglio: 150-1050 mm; spessore del materiale 0,8-2,0 mm; Intervallo di espansione e contrazione del diametro interno ф460-510 mm; Diametro del rotolo: φ1200 mm; peso trasportabile: inferiore o uguale a 7 T 3.2 livellatrice UN. Numero di rulli di lavoro: livellatrice a nove-rulli B. Caratteristiche strutturali: La rigidità e la rugosità superficiale del rullo livellatore sono notevolmente migliorati dopo la tempra, il rinvenimento e la cromatura; è composto da un rullo pressore e un rullo livellatore, il rullo pressore può essere regolato separatamente e viene adottato il rullo superiore livellante La struttura complessiva è dotata di due punti di regolazione nella parte anteriore e posteriore, che può formare un certo angolo di inclinazione, che è conveniente per migliorare il qualità di livellamento. L'estremità di alimentazione della livellatrice è dotata di una coppia di rulli piani di guida e due coppie di rulli verticali di guida. I rulli verticali guida possono muoversi al centro e contemporaneamente. Regolazione a volantino, con scala, comoda per il centraggio.
|
|
|
|
3.3 Servoalimentatore NC1050 UN. Funzione: alimentazione B. Caratteristiche strutturali: Guidato dal servomotore. Alimentazione a più-fasi: 10 gruppi diversi è possibile inserire le lunghezze di alimentazione, il display touch LCD è comodo per modificare e impostare varie parametri tecnici. Il sistema di avvio automatico ad induzione è collegato al punzone (controllare l'inizio del punzone). 3.4 Timbratrice JH21-400B Punzonatrice: il corpo macchina è saldato da lamiera d'acciaio, con buona rigidità e bellissimo aspetto. Adotta la frizione pneumatica combinata a frizione. 3.5 Tavolo guida di trasporto UN. Forma: Tipo a rullo motorizzato (materiale di trasporto) B. Funzione e struttura: la lamiera dopo la guida di punzonatura e taglio entra la macchina per la formatura di rulli senza intoppi. Il dispositivo di guida è composto principalmente da un cilindro pneumatico. La ruota guida può essere facilmente regolata per adattarsi a diverse larghezze di fogli. |
|
3.6 Formare l'ospite 3.6.1. 22 passaggi di cornice di formazione (doppia fila) 3.6.2 Metodo di regolazione della larghezza: controllo elettrico 3.6.3 Diametro dell'albero del rullo: ￠65 mm 3.6.4. Materiale della matrice del rotolo: Gcr15, temprato, grado HRC58-62 3.6.5 Due motori a frequenza variabile da 11 kW Materiale in rotolo: GCr15 3.7 tabella esaurita- Struttura: tipo a rulli, senza alimentazione 3. 8 Sistema di controllo elettrico L'intera linea adotta il controllo PLC importato, il touch screen LCD da 8", l'uomo-macchina interfaccia. Realizza l'interazione tra uomo e PLC. L'operatore esegue automaticamente il programma impostato (controllo programmabile) e monitora il processo di controllo, in modo che l'operatore possa controllare la linea di produzione. E modificare i parametri di controllo e monitorare lo stato operativo dell'apparecchiatura, parametri operativi e indicazioni di guasto in tempo reale. La lunghezza delle parti può essere impostata digitalmente e la lunghezza delle parti può essere regolata. Monitoraggio in tempo reale-dello stato di funzionamento dell'apparecchiatura e indicazione di guasto.
|
|
Caratteristiche della macchina per passerelle portacavi
|
Alimentazione automatica-livellamento iniziale-alimentazione (servo)-punzonatura-taglio-trasporto materiale-formatura-scarico - Svolgitore - Livellatore di precisione - stazione di punzonatura con stampi per punzonatura - Servoalimentatore - Stazione principale di profilatura - Stazione di cesoiatura idraulica - Impilatore di prodotti - Impianto elettrico e idraulico
|
|
Specifiche tecniche della macchina per la produzione di passerelle
|
Requisiti materiali |
Piatto laminato a freddo Q235 |
|
Spessore del materiale del pannello |
1,6~2,0 mm |
|
Larghezza passerella portacavi |
A seconda delle esigenze di produzione, è possibile formare una varietà di passerelle portacavi con una larghezza della striscia di 150 mm Inferiore o uguale a § Inferiore o uguale a 1050 mm. |
|
Velocità di produzione |
Velocità di formazione continua 0-6 m/min. |
|
Linea di produzione |
Controllo PLC completamente automatico con funzionamento touch screen |
|
Supporti per profilatura |
Stazione a 22 rulli |
|
Materiali dei rulli formatori |
Trattamento di spegnimento GCr15 |
|
Metodo di guida |
Guida con cambio |
|
Sistema di controllo elettrico |
Controllo PLC |
|
Capacità installata totale |
circa 95kw |
|
Dimensione |
32*2.3*1.8M (L*W*H) |
passerella portacavi che produce flusso di lavoro della macchina
Prodotto del vassoio per cavi in fabbrica
Disegno del prodotto relativo alla passerella portacavi
Applicazione del prodotto per canaline portacavi
Soluzioni complete per sistemi di cavi
KINGREAL Roll Former si impegna a fornire ai clienti una gamma completa di soluzioni di sistemi di cavi maturi e affidabili.
KINGREAL Roll Former fornisce una macchina per la profilatura di passerelle per cavi per la produzione di vari tipi di passerelle per cavi-tra cui coperture per passerelle per cavi, passerelle per cavi perforate, passerelle a scala e passerelle a fondo solido-.
La nostra macchina per la profilatura di passerelle portacavi può ospitare profili di diversi materiali e specifiche, soddisfacendo pienamente le diverse esigenze di diversi progetti di ingegneria dei cavi. Consentiamo la produzione di prodotti specifici per passerelle portacavi richiesti in-sito, adatti per applicazioni che vanno dalla distribuzione di energia elettrica e impianti industriali ai progetti infrastrutturali.
Inoltre, KINGREAL Roll Former offre macchine per la profilatura di profili su guida din. Progettata anch'essa per il settore dell'energia, questa apparecchiatura automatizza la profilatura dei profili su guida DIN utilizzati all'interno degli armadi elettrici.
Si integra con le nostre macchine per la profilatura di passerelle portacavi, consentendo ai clienti di produrre una suite completa di componenti-correlati all'alimentazione in un unico processo-; ciò riduce i costi associati all'approvvigionamento di più macchine e migliora l'efficienza complessiva della produzione.
Progetto 2026:Macchina per la formatura di rulli per passerelle portacavi

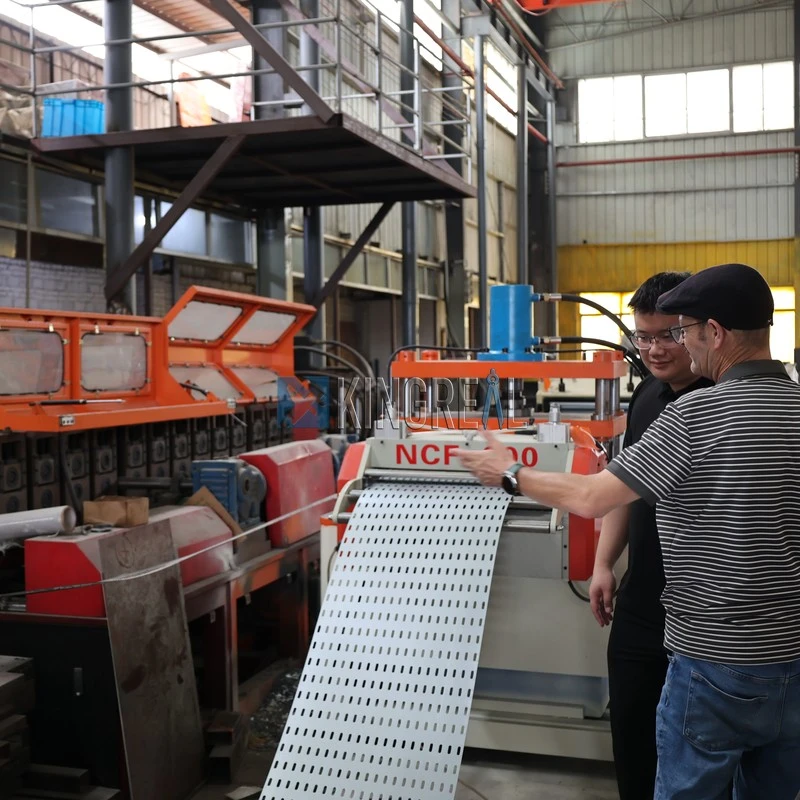

KINGREAL Roll Former ha completato la produzione e la-messa in servizio in fabbrica di una macchina per la profilatura a rulli di passerelle per cavi-su misura per un cliente algerino. Abbiamo sinceramente invitato il cliente a visitare la nostra struttura per il processo di accettazione dell'attrezzatura.
La procedura di accettazione è stata supervisionata dal team di professionisti di KINGREAL Roll Former e comprendeva una serie completa di controlli standard: ispezione dell'aspetto strutturale della macchina per profilatura di passerelle, test delle prestazioni operative, verifica della flessibilità del sistema nell'adattarsi a più specifiche di prodotto e misurazione dell'accuratezza dimensionale dei prodotti finiti.
Le prestazioni stabili della macchina per la profilatura di passerelle per cavi e l'alta qualità dei prodotti finiti hanno guadagnato elogi da parte del cliente algerino, segnando la conclusione positiva del processo di accettazione in loco.
Per maggiori dettagli su questo progetto potete visitare il seguente link:Progetto Algeria: Macchina per la profilatura di passerelle portacavi
Processo di servizio-unico
KINGREAL Roll Former fornisce un servizio completo end-to{1}}end-che copre le fasi pre-di vendita, in-processo e post-di vendita.
Inizialmente, KINGREAL Roll Former acquisisce una conoscenza approfondita delle esigenze del cliente per creare progetti personalizzati di macchine per la formatura di rulli per passerelle, seguiti dalla produzione di precisione da parte del nostro team di produzione. Una volta completata la produzione, i clienti sono invitati a visionare di persona la macchina; la spedizione procede solo dopo che tutto è stato verificato come corretto.
Infine, KINGREAL Roll Former invia ingegneri professionisti presso la sede del cliente per gestire l'installazione e fornire formazione operativa.
Inoltre, il team KINGREAL Roll Former mantiene un monitoraggio costante dello stato operativo della macchina per la profilatura di passerelle portacavi, garantendo la fornitura continua di servizi come la fornitura e la manutenzione di pezzi di ricambio.
Visita del cliente
KINGREAL ROLL FORMER accoglie calorosamente i clienti provenienti da tutto il mondo per visitare la nostra fabbrica in Cina. Non esitate a contattarci immediatamente se avete bisogno di assistenza.
